插入式氮氧化物分析仪

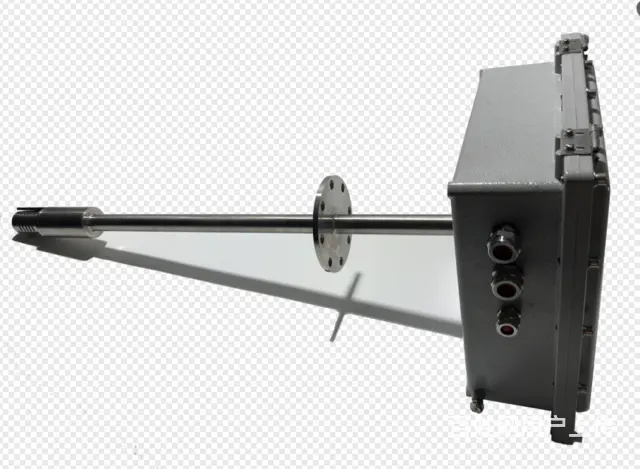

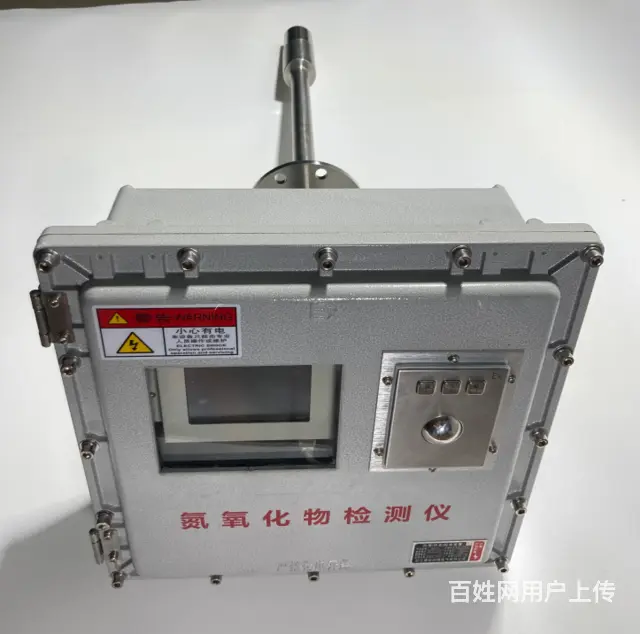

联系人:郭堃*********** 测量因子及量程 NOx:0-1500umol/mol;O2:0-21% 准确度 ±2%FS 安装方式 原位直插式 功能特性 在线标定；反吹扫控制，选配吹扫泵； 烟气温度 100-500度 显示存储输出 7寸全彩触摸液晶屏；内置数据库；信号输出 烟气氮氧化物检测仪采用原位直插式安装，一体化安装、模块化设计，进口检测器直接插入烟道测量烟气，无需烟气抽取、预处理、氮氧化物转换；可测量500度高温烟气，实时高效，广泛应用于： 高温锅炉等燃烧装置NOx的检测； 脱硝系统NOx的检测； 钢铁、水泥、电厂等行业中燃烧尾气的检测； 脱硝SCR入口与SCR出口的NOx与O2的实时浓度检测，脱硝去除率计算； 精准喷氨控制 仪器性能 检测器 双池厚膜氧化锆检测器 采样/检测方式 弹射采样/原位测量式 采样烟气温度-15℃~300℃ 测量范围 NOX0～1000μmol/mol（量程可选） O20～21.00% 精度仅适用于通讯输出，模拟信号可能因信号采集出现额外的误差 重复性NOX0～99μmol/mol ±2.5μmol/mol100～1000μmol/mol ±2.5%FS O2±2.5%FS 稳定性NOX0～99μmol/mol ±2.5μmol/mol/7d 100～1000μmol/mol ±1.5%FS/7d O2±1.5%FS/7d 响应时间小于15s（充分预热后） 配置与材质 机箱 不锈钢机箱材质 主机显示器 5寸工业级彩色触摸屏 数据存储器 SD卡或U盘 安装方式 法兰安装，烟囱/管道上直接测量 采样滤芯 不锈钢烧结滤芯，精度50um 信号输出 数字信号输出RS485，Modbus RTU协议 模拟信号输输出2组4-20mA输出（分别对应NOX和O2） 报警信号2组（NOX和O2限制报警输出） 继电器触点容量：24VDC，1A 控制功能 采样方式 弹射式/高温射流泵采样 弹射气源：干燥无尘的压缩空气，压力0.5MPa~0.7Mpa 反吹扫功能 支持定时反吹扫功能 吹扫气源：干燥无尘的压缩空气，压力0.5MPa~0.7Mpa 样气加热功能 不锈钢加热腔，内置温控系统，可将样气加热至120度 全流程标定功能 原位式全流程标定功能 高报低报 支持二路报警信号输出 供电参数 电源220VAC50Hz 功率430W 整机尺寸 应用领域 氮氧化物检测系统广泛应用于钢铁厂、炼油厂、化工厂、金属制品厂，热处理，生物医药，玻璃光纤生产，食品，纺织，垃圾填埋，电力，沼气，煤矿等锅炉烟气出入口中氮氧化物和氧含量检测，适用于高温，高粉尘，高污染等各种工业环境中烟气脱硫脱硝的应用。 为企业安全生产，保证产品质量和节能降耗提供精准可靠的检测数据。 技术指标 检测量程 NOX0-1000mg/m3 ,O2 0-21.0% 精 度 ±1.0%FS 重复性 ≤±1.0%FS 输入电源 AC220V 响应时间 T90≤10S 样气温度 0～1500℃ 采样方式 管道插入式 通道数 双通道 信号输出 4-20mA或RS485 报警方式 触点输出 报警误差 ≤±10%报警设定值 接点容量 1A/220VAC或1A/24VDC 预热时间 3min 防护等级 IP65 插入长度 0-1500mm 连接方式 法兰 氮氧化物检测系统特点 1.选用进口传感器和特殊材料检测元件，寿命长、反映快。 2.自动导流，具有自清结作用，也可采用程序自动吹扫 3.全中文液晶显示，多级中文菜单 4.量程可自由设定，自带记录功能 5.上下限报警点能在全量程范围内任意设置。 6.氮氧化物检测系统具有0～10或4～20mA，报警触点等信号输出。 7.可有一个标准的RS485通讯口，可以连接串口打印机或与计算机实现双向通讯 快速型NOx的生成 快速型NOx主要是指燃料中的碳氢化合物在燃料浓度较高区域燃烧时所产生的烃与燃烧空气中的N2分子发生反应，形成的CN、HCN，继续氧化而生成的NOx。 因此，快速型NOx主要产 生于碳氢化合物含量较高、氧浓度较低的富燃料区，多发生在内燃机的燃烧过程。 而在燃煤锅炉中，其生成量很小。 根据以上三种NOx的生成机理可知，NOx的生成主要与火焰中的 高温度、氧和氮的浓度以及气体在高温下停留时间等因素有关。 在实际工作中，可采用降低火焰 高温度区域的温度、 减少过量空气等措施，降低NOx的生成量。 氮氧化物检测系统是卓宇佳创自主研发的高精度氮氧化物和氧含量分析仪，该氮氧化物检测系统采用流动气体流体特性，自动将样气导入测量系统，具有自清洁作用，仪表采用大液晶显示，具有中文画面菜单，大屏触摸功能，并用进口传感器，该传感器由气敏元件和加热元件组成，当被测气体流经传感器时，气体中的氮氧化物和氧浓度函数于一个输出电信号，铂金触媒保证传感器具有超长使用寿命并可作温度补偿和线性，非线性补偿和背景补偿。 应用领域 氮氧化物检测系统广泛应用于钢铁厂、炼油厂、化工厂、金属制品厂，热处理，生物医药，玻璃光纤生产，食品，纺织，垃圾填埋，电力，沼气，煤矿等锅炉烟气出入口中氮氧化物和氧含量检测，适用于高温，高粉尘，高污染等各种工业环境中烟气脱硫脱硝的应用。 为企业安全生产，保证产品质量和节能降耗提供精准可靠的检测数据
